Bilder vom Hubflügelgenerator HFG3
Werkstatt in Berlin - Einbau in Augsburg am 23. Juni 2004

Hinweis: Für die nachfolgenden Bilder beanspruchen wir das Copyright. Es gelten unsere Richtlinien auf der Hauptseite.
Die Bilder sind für die Auflösung 1280 x 1024 Bildpunkte optimiert.

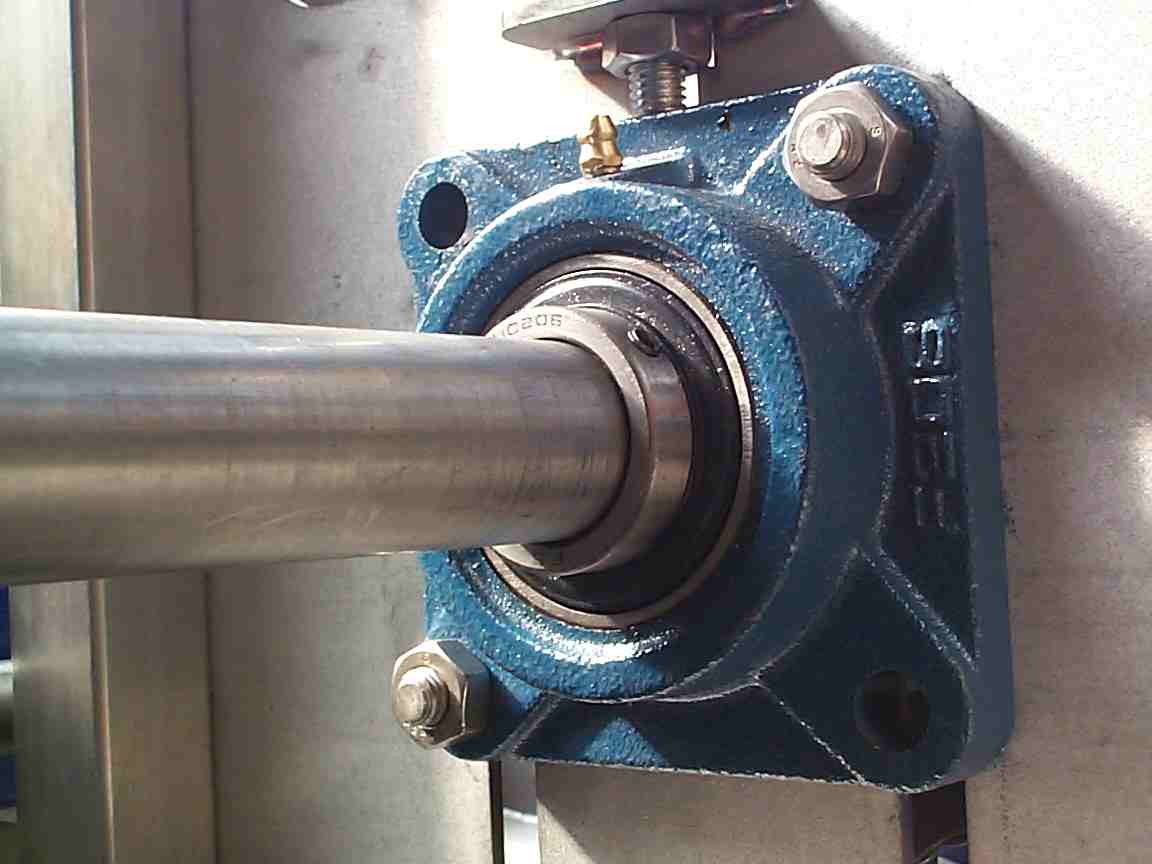

Gehäuse mit Einbauten Lagerschale

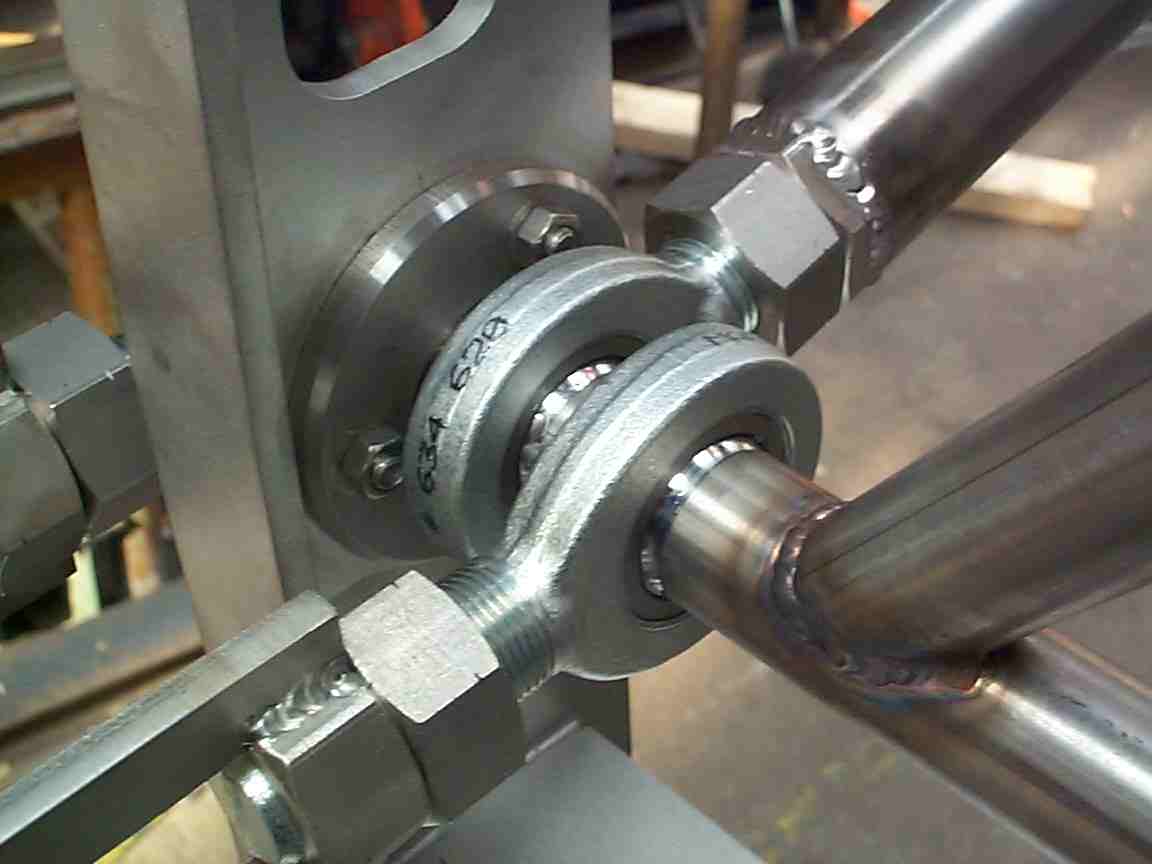

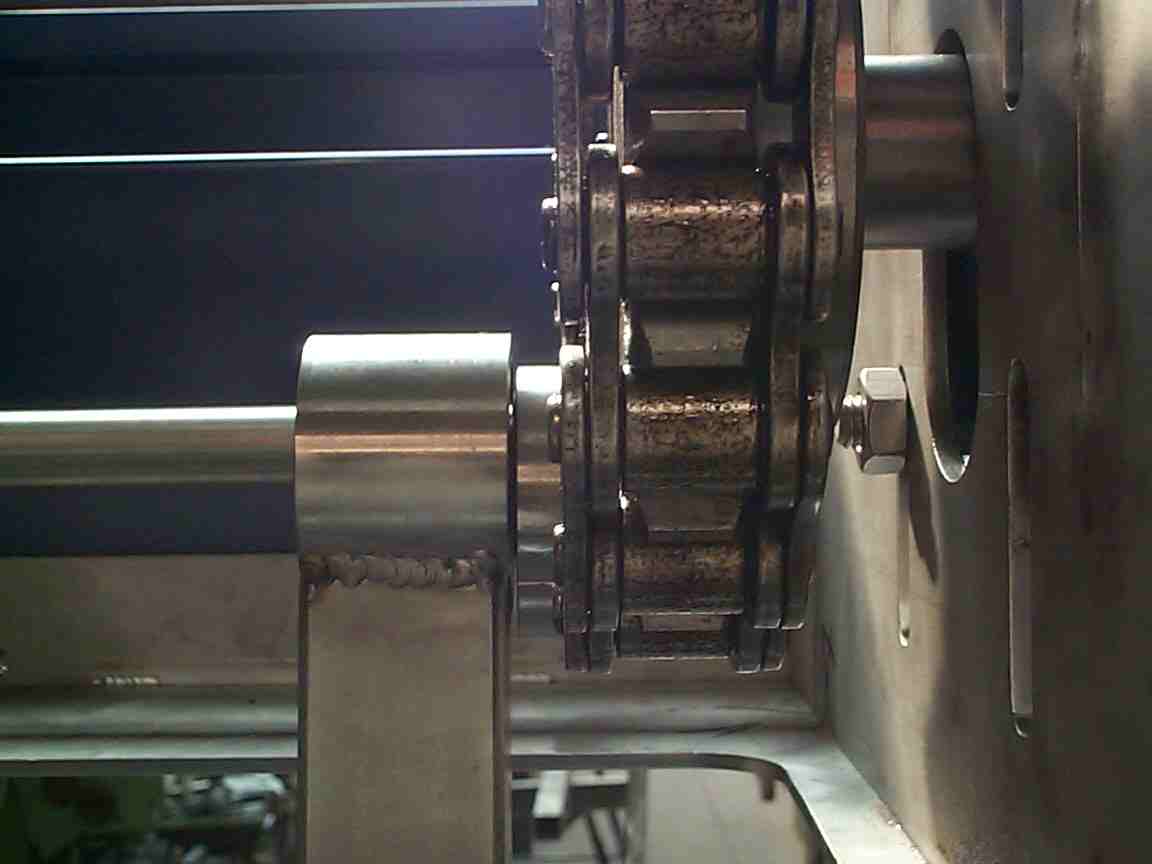

Übertragung der Kräfte an Gelenken Kette

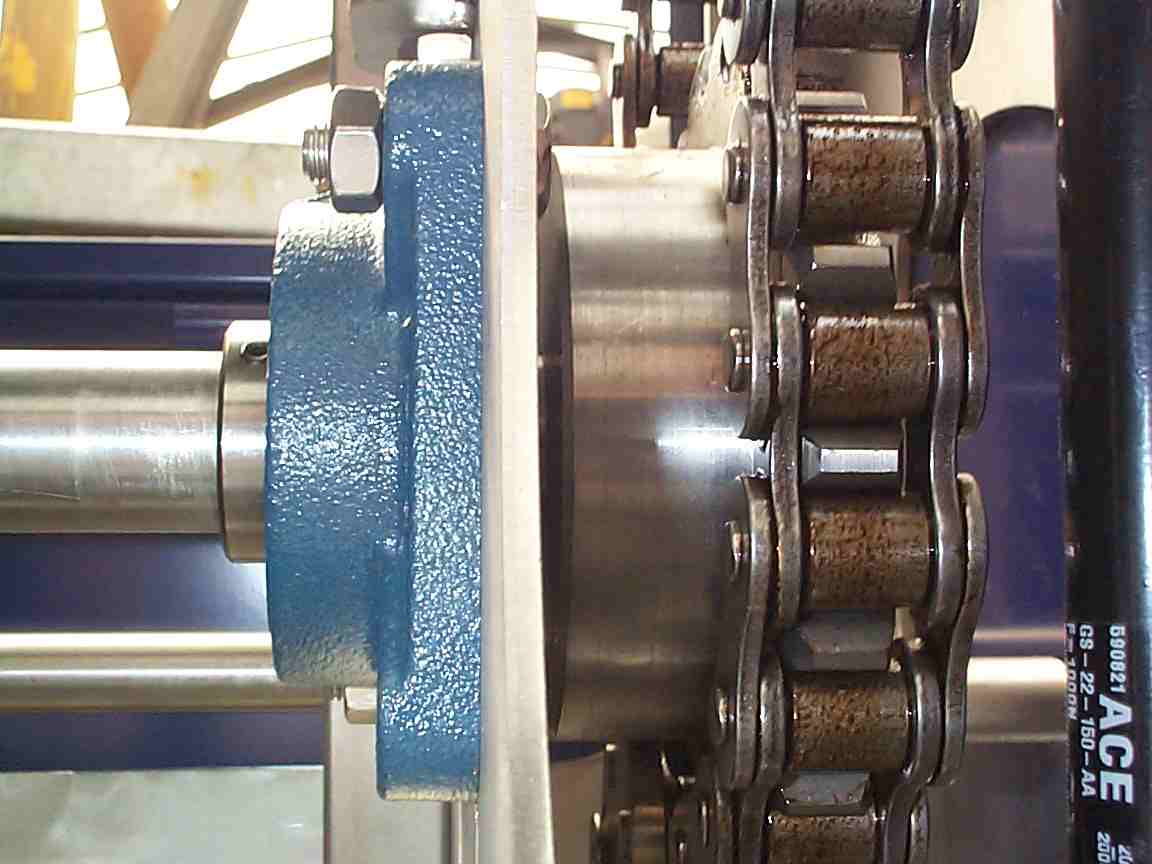

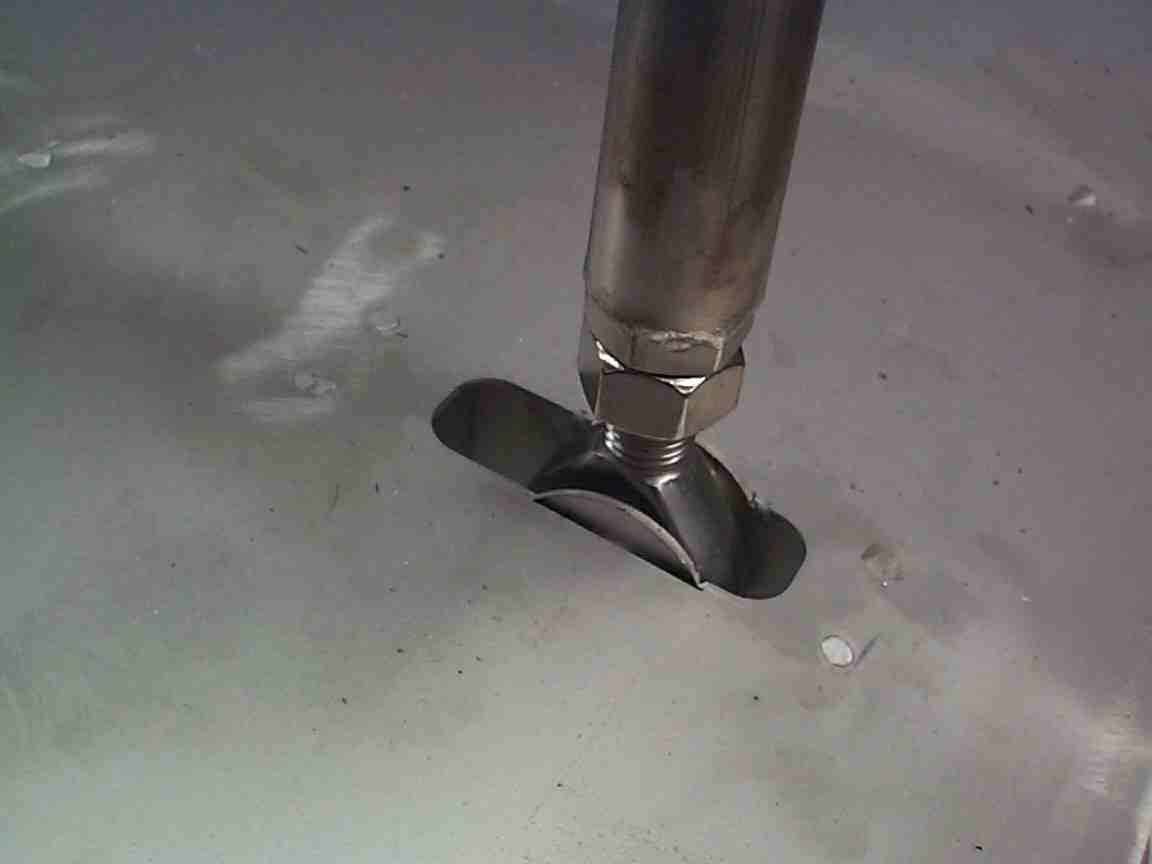

Zahnrad mit Kette Schubstange mit Lager am Tragflügel

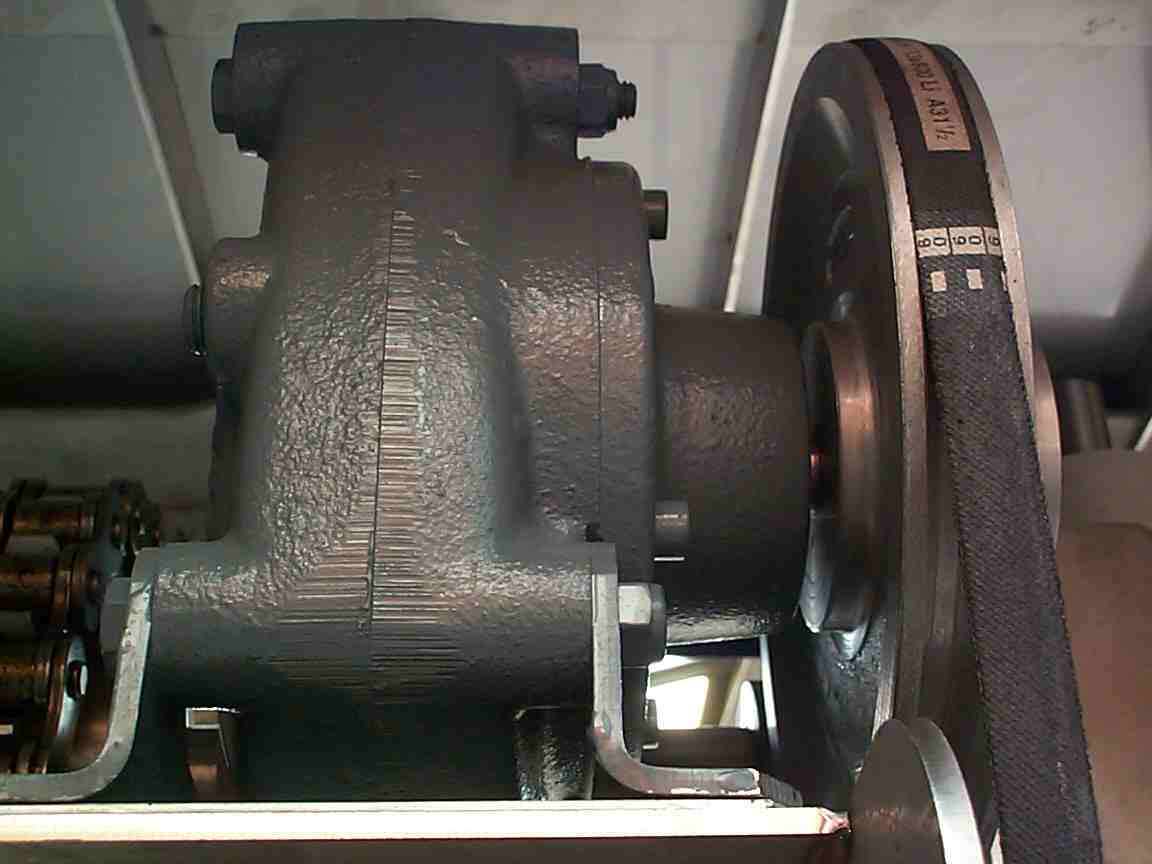

Getriebe mit Riemen für Generator Die Nachbarschaft des HFG3 in Augsburg

Zu den beiden Bildern dieser Zeile:
Der Hubflügelgenerator konnte nicht als ein Teil eingesetzt werden, weil der Rahmen auf den Graniteinfassungen nur aufliegen durfte. Die Verschraubung durfte allein in der Betonwand des Kanals vorgenommen werden, um die Einfassung nicht zu beschädigen.

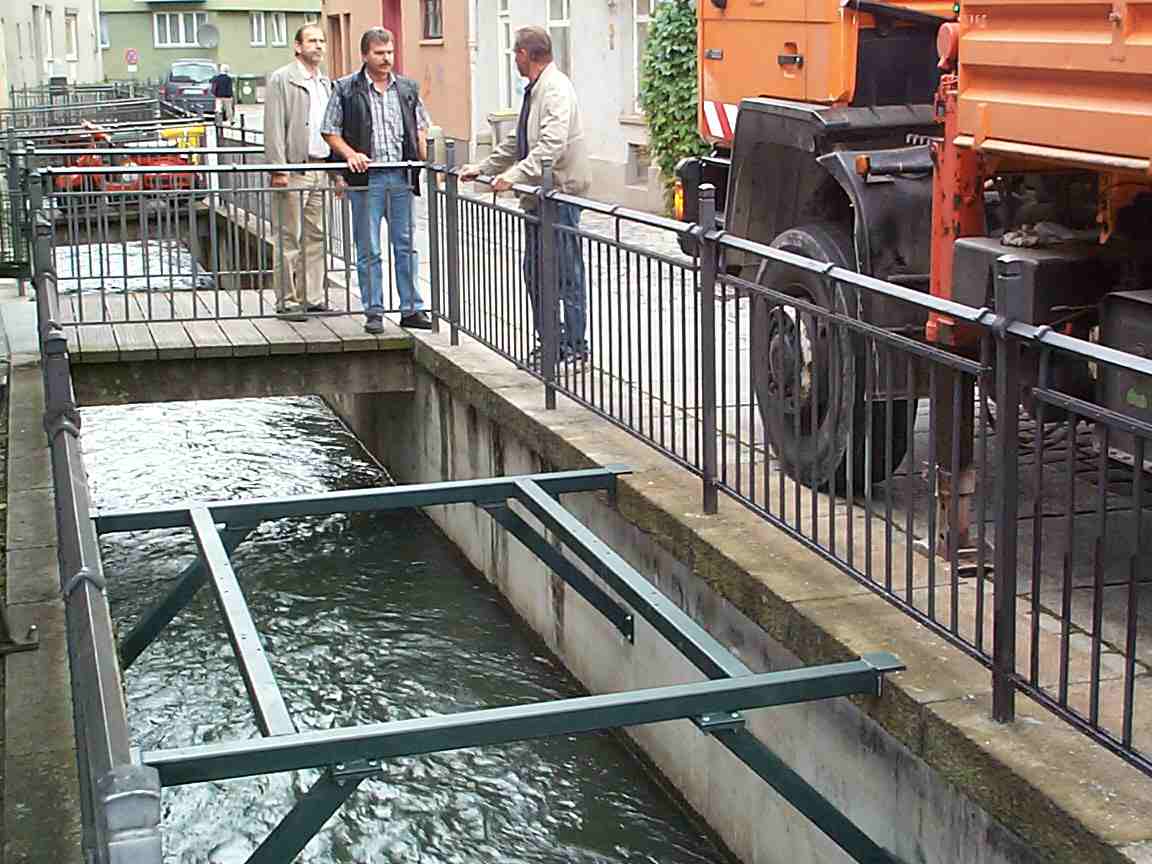

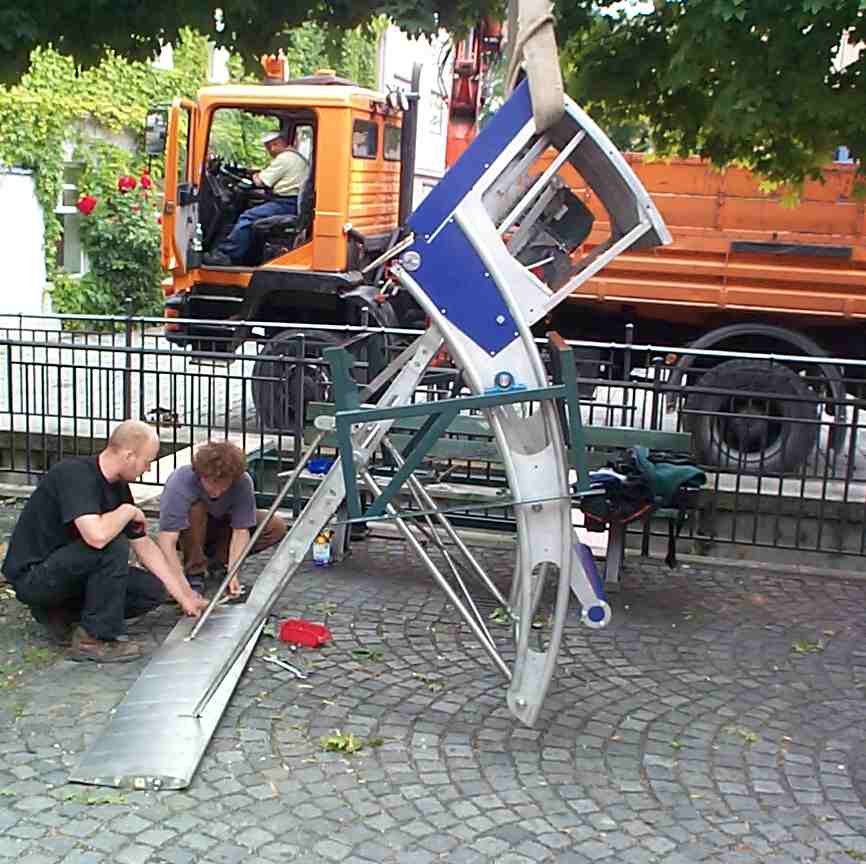

Mittlerer Lech mit Rahmen, Blick stromab  Probe vor dem Aufnehmen

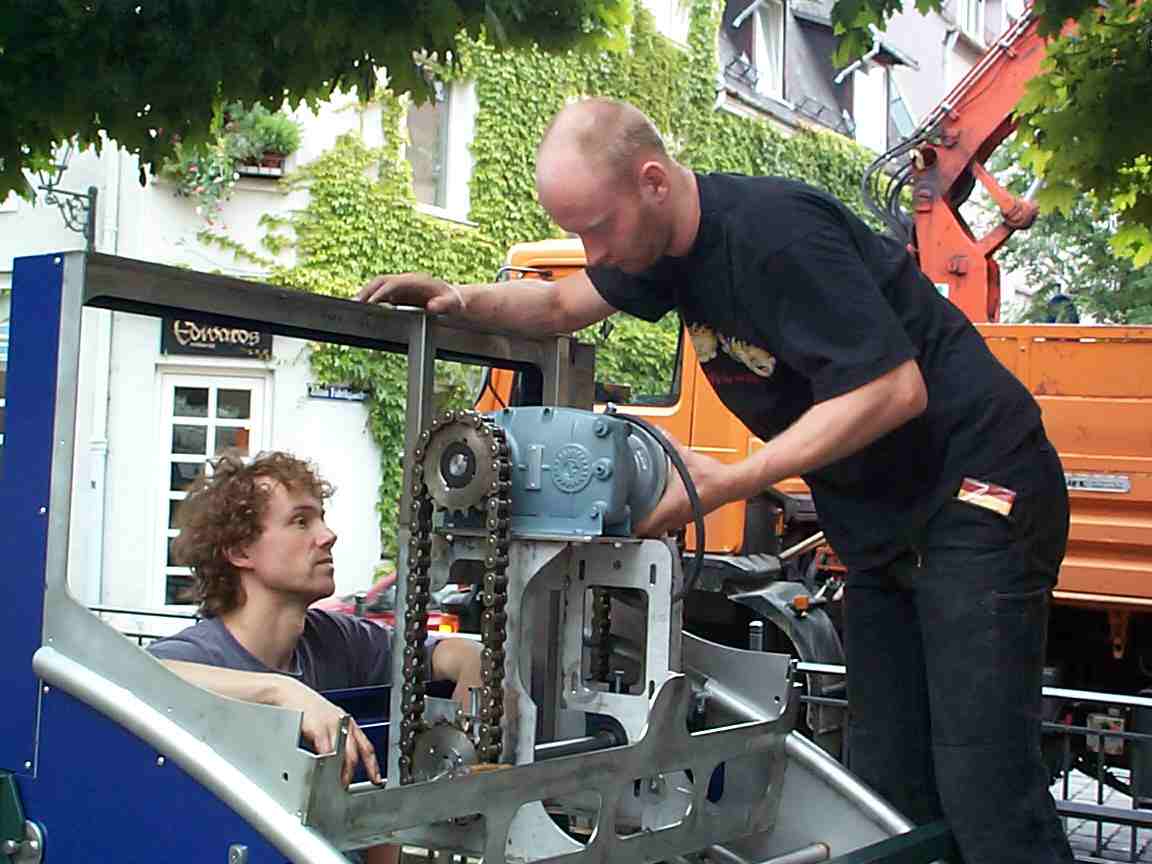

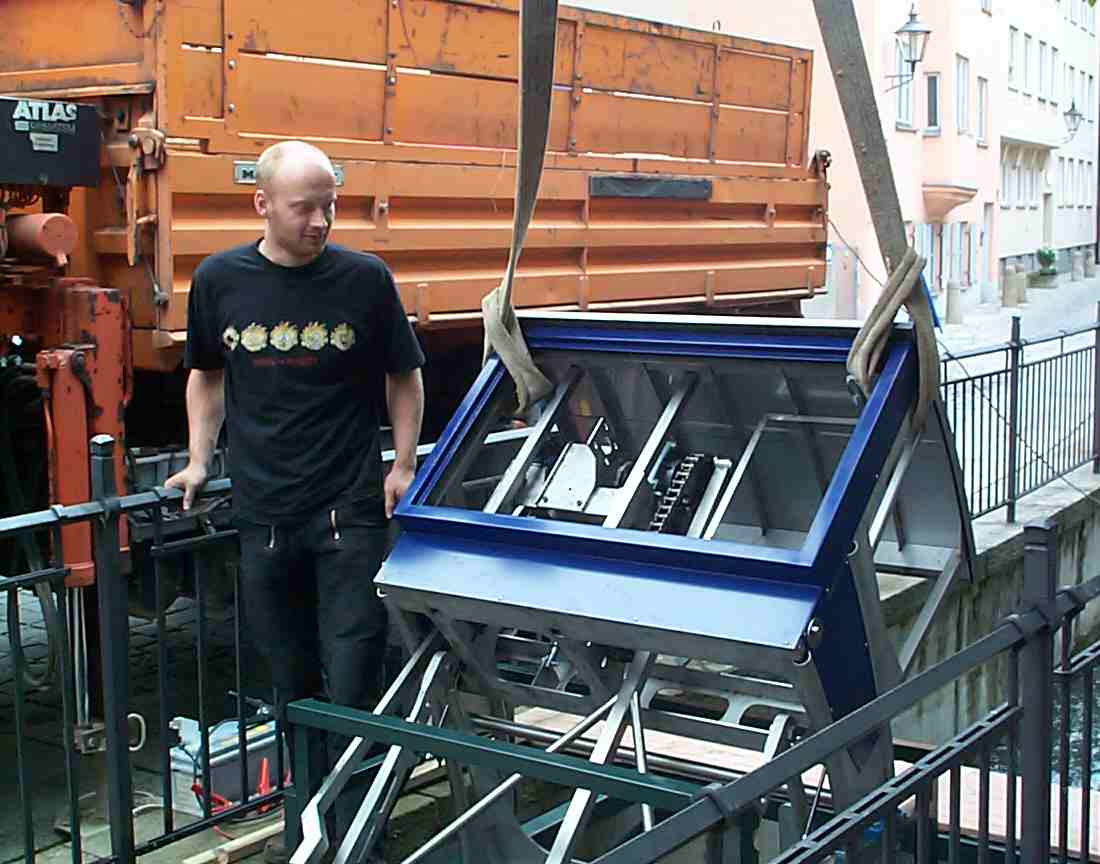

Aufsetzen des Gehäuses Justierung der Ketten und des Differentials

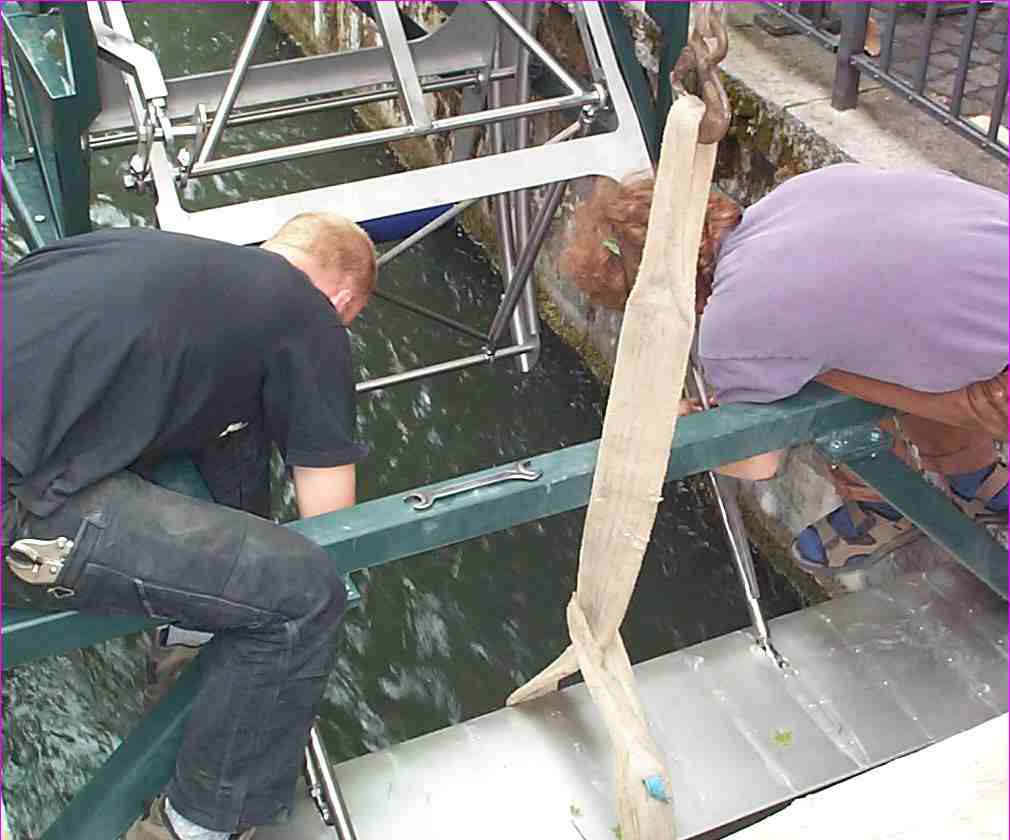

Montage des Flügels Geschafft! - Der HFG3 läuft.

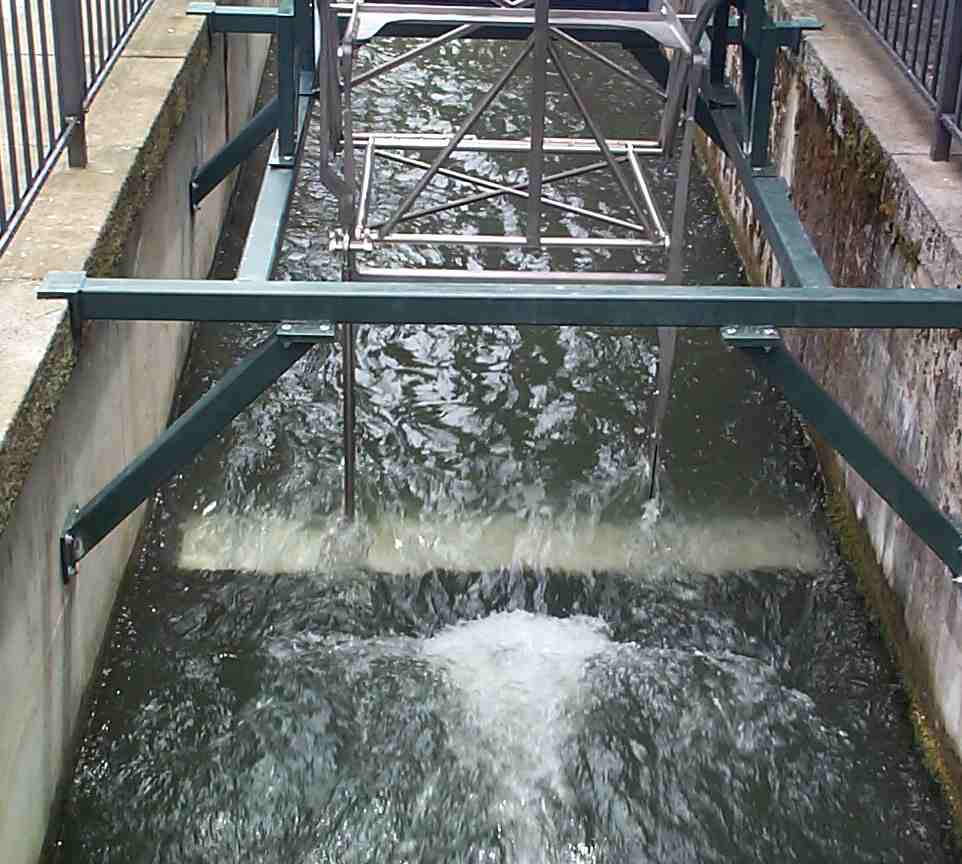

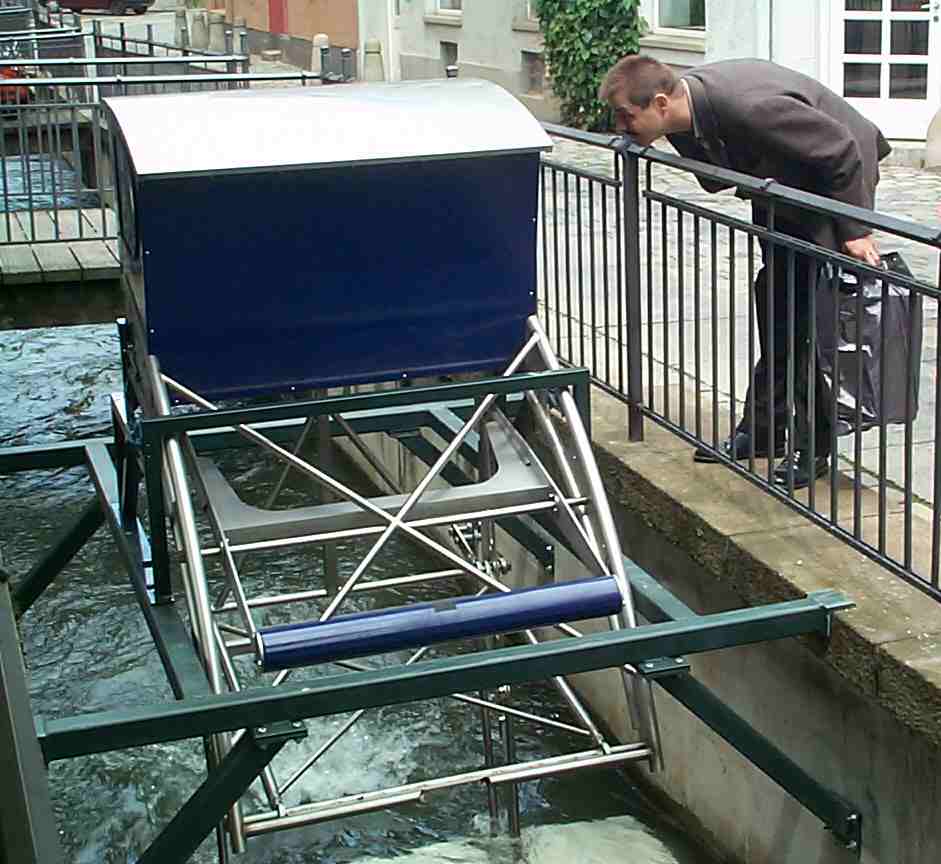

Der Nachlauf hinter der Tragfläche beim Ändern des Anstellwinkels -  die so genannten Querwirbel bilden sich Was tut sich denn da?

Unter dem Augsburger Wappen steht:
Wir danken der Stadt Augsburg für ihre Unterstützung. Das gilt ganz besonders den Mitarbeiterinnen und Mitarbeitern des Tiefbauamtes!

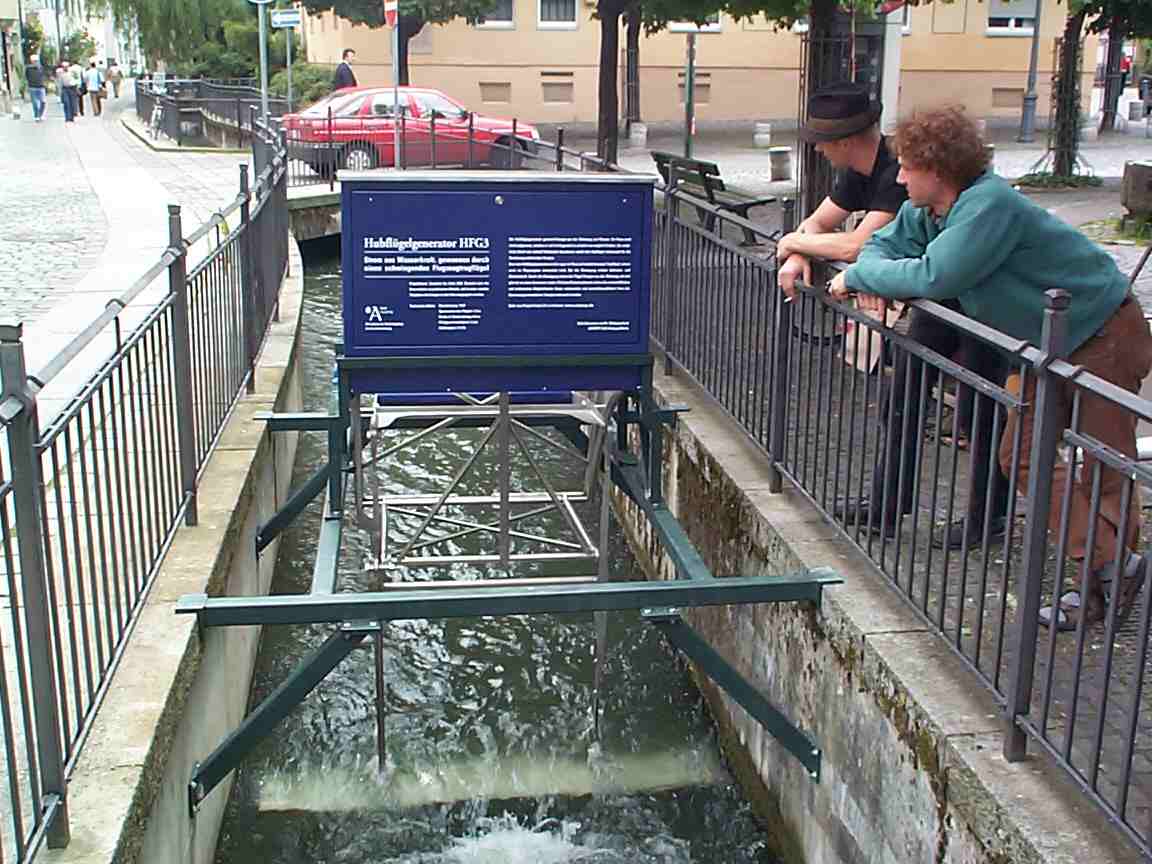

Legende für die Besucher Erste Leistungsmessungen - HFG3 ausgefahren
Teillastversuch mit 240 W Gleichstromleistung

Bilder: Wolfgang Send

Noch einige Namen:
