Zum Böenproblem: Ein Ansatz über Interferenz
W. Send
vormals DLR-Institut für Aeroelastik, Göttingen

für die Tagung Deutscher Luft- und Raumfahrtkongress 2008 .

Übersicht. Die Schlagschwingung eines vorangehenden Profils dient als Böengenerator für ein nachfolgendes Profil, dessen Belastung als Folge der auftreffenden Wirbel analysiert wird. Als Strömungslöser dient der DLR Tau-Code mit einem einfachen Turbulenzmodell. Für die voranstehende Anordnung sind die Luftkräfte des zweiten Profils bei zwei Machzahlen über eine Schwingungsperiode hinweg mit Hilfe der Fourieranalyse untersucht worden und ergeben den Verlauf der Belastung der Tragfläche im Zeit- und Frequenzbereich. Das Modellproblem eignet sich auch für eine eingehendere Untersuchung und Beschreibung der Genauigkeit, die für instationäre Umströmungen unter Verwendung differenzieller Lösungsverfahren erzielt werden kann.

Addressing the gust problem: An approach applying interference
Summary.
The heaving motion of a leading profile serves as gust generator for a trailing profile. The loads on the second profile  in the course of the vorticity shed downstream are analyzed. Flow solver is the DLR Tau-Code with a simple turbulence model. For the configuration described the aerodynamic forces for one period of motion are investigated applying Fourier analysis. The results are given in frequency- and time-domain. The model problem is well suited to a thorough inspection and description of the accuracy which can be achieved for unsteady flows using CFD methods.

Die Arbeit liegt als PDF vor:
Zum Böenproblem: Ein Ansatz über Interferenz

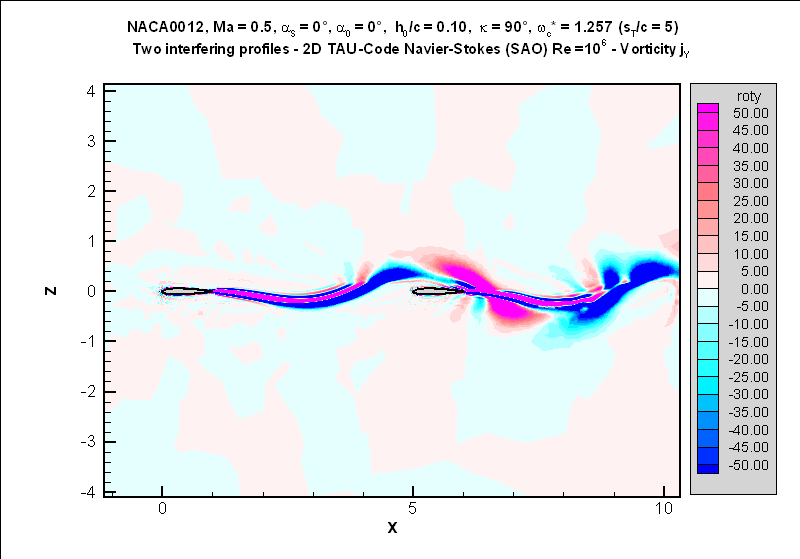

na0012_ma050_jy_near Vorticity j.y for both profiles Ma = 0.5, Re = 1e6 - Size 2.9 MB

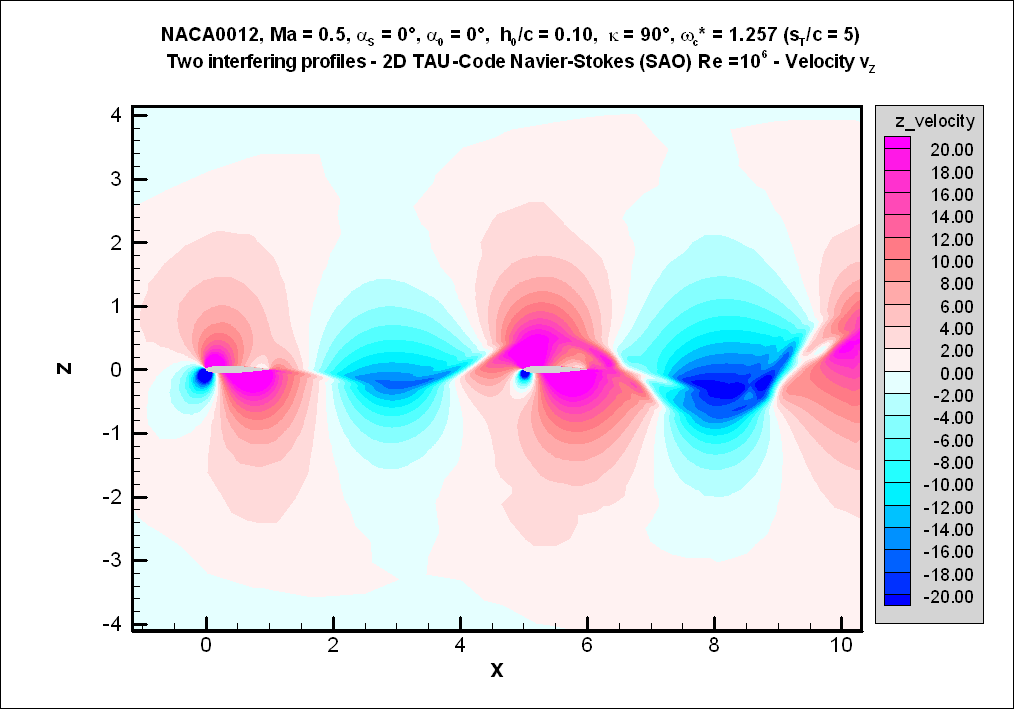

na0012_2prfnn_ma50_vz_near_p010.png Velocity v.z for both profiles Ma = 0.5, Re = 1e6 - Size 2.3 MB

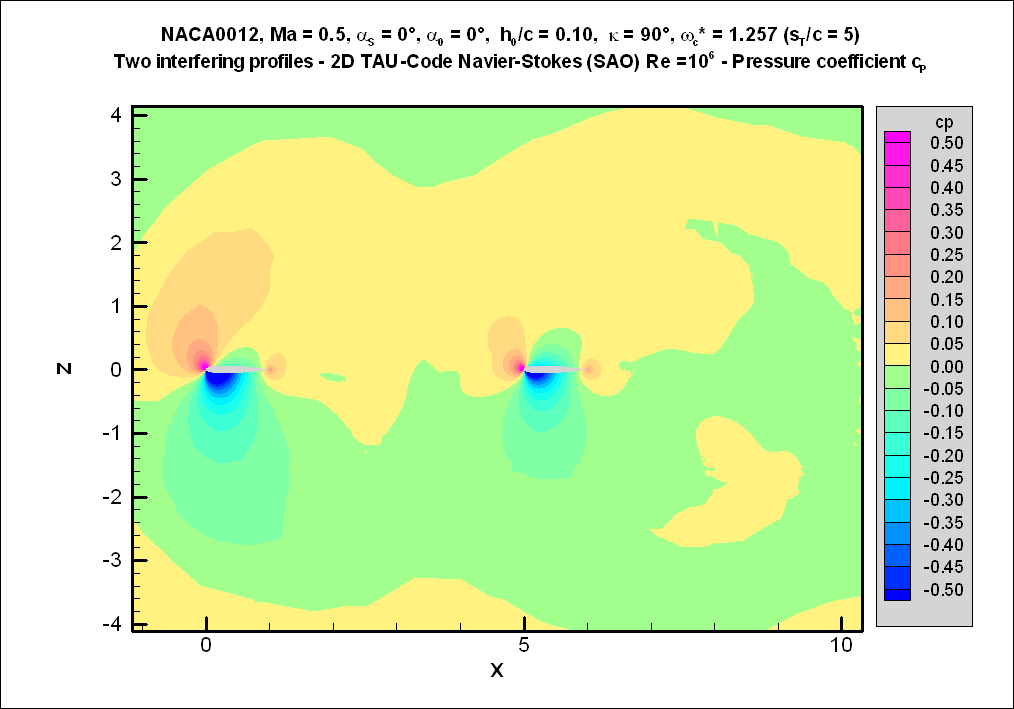

na0012_2prfnn_ma50_cp_near_p010.png Pressure coefficient for both profiles Ma = 0.5, Re = 1e6 - Size 1.6 MB

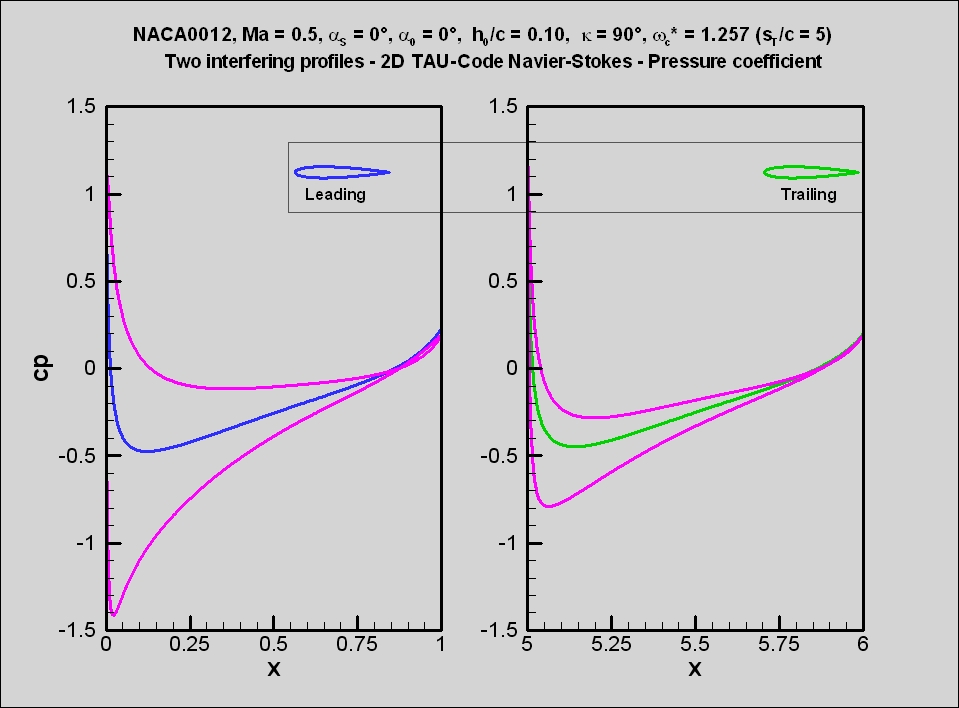

na0012_2profs_ust_cut_cp_005.jpg Pressure coefficient on the surface (steady and unsteady) for both profiles Ma = 0.5, Re = 1e6 - Size 2.0 MB

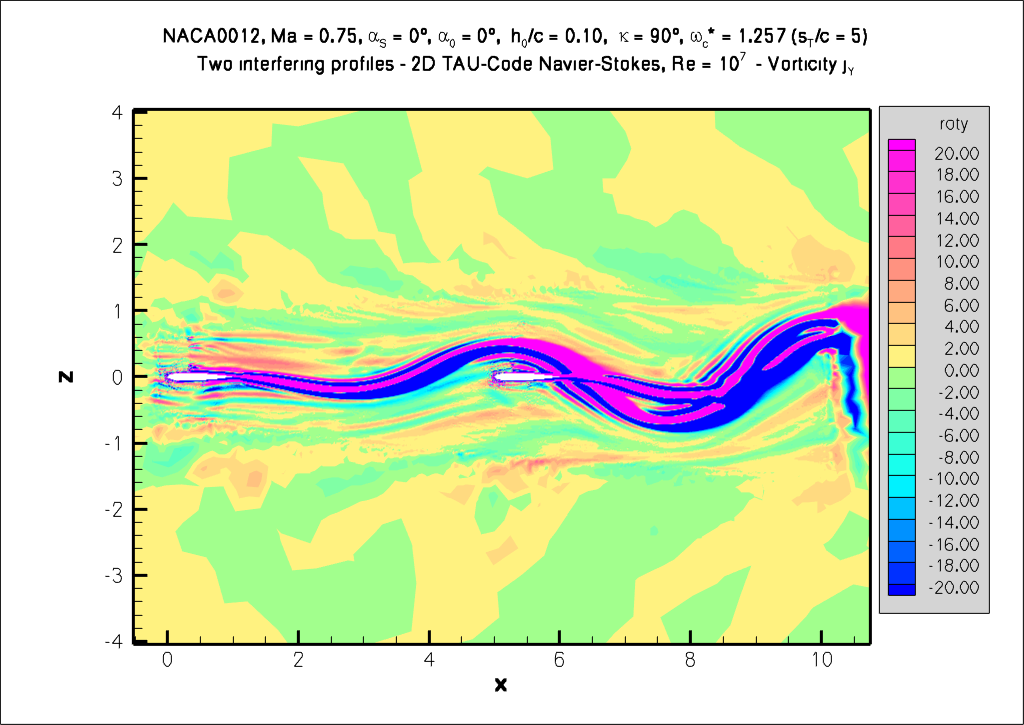

na0012_2prfnn_m75_jy_p1p2.png Vorticity j.y for both profiles Ma = 0.75, Re = 1e7 - Size 3.5 MB

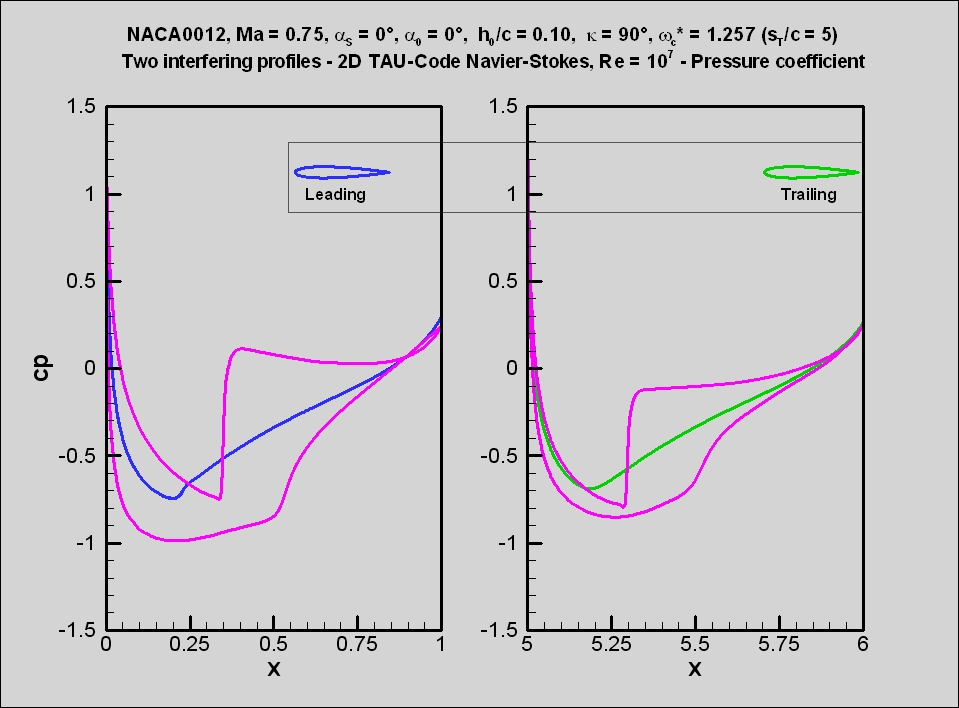

na0012_2profs_ma75_cut_cp_005.jpgPressure coefficient on the surface (steady and unsteady) for both profiles Ma = 0.75, Re = 1e7 - Size 2.2 MB

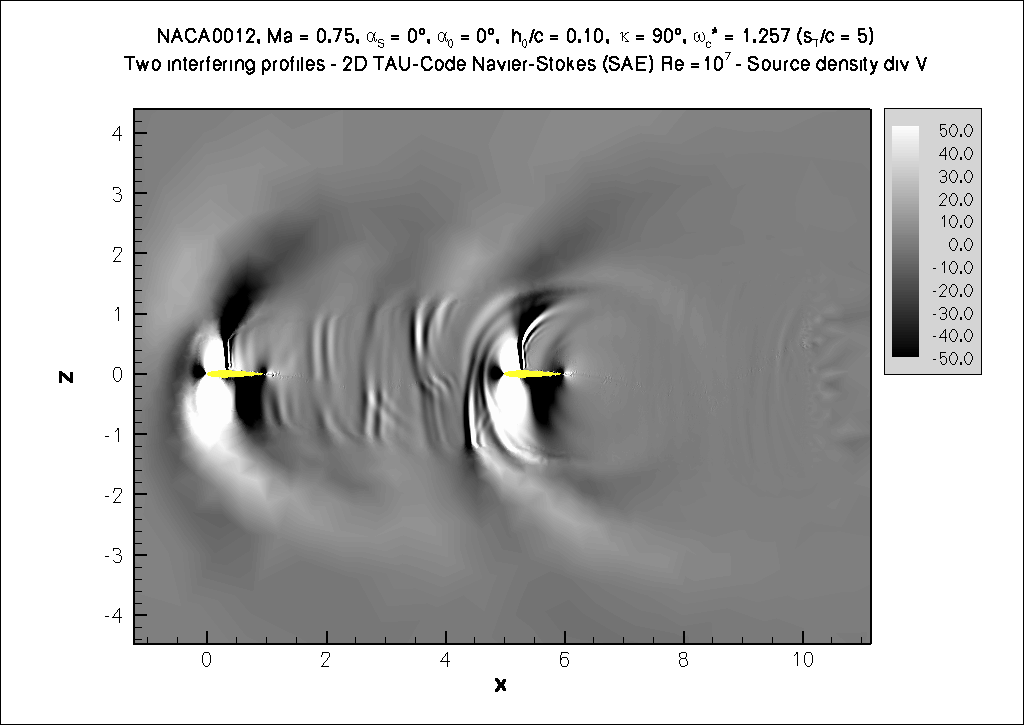

 na0012_2prfnn_ma75_divv_close_bw_p010.png Divergence (source density) div V for both profiles Ma = 0.75, Re = 1e7 - Size 2.7 MB
na0012_2prfnn_ma75_divv_close_bw_p010.pngDivergence (source density) div V for both profiles Ma = 0.75, Re = 1e7 (close view) - Size 3.6 MB

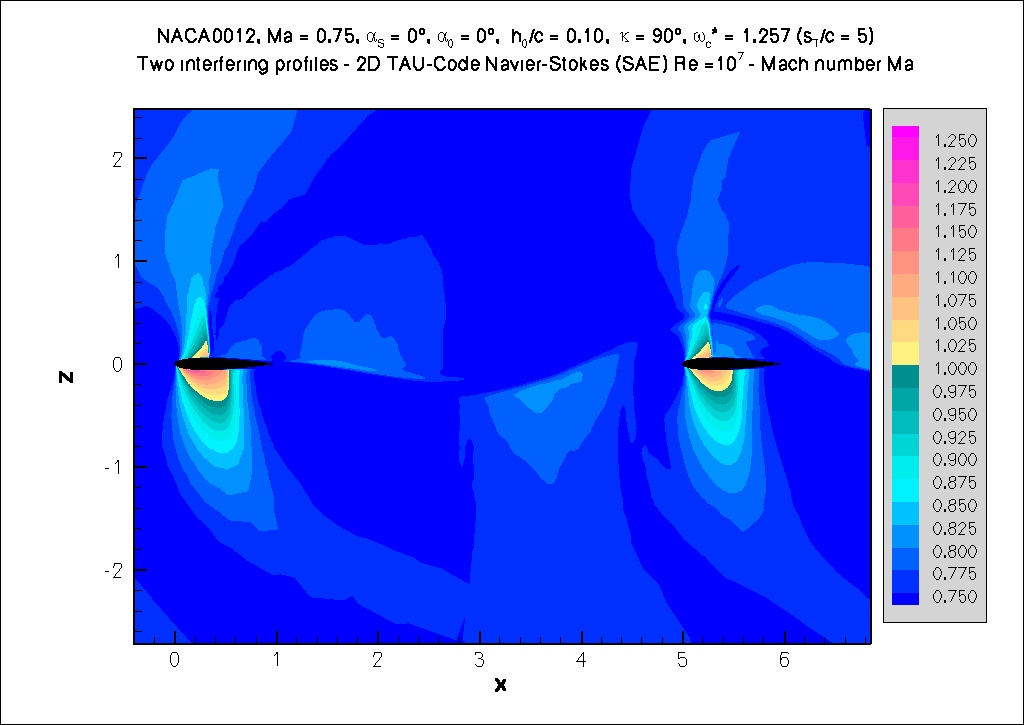

na0012_2prfnn_ma75_ma_nearp1p2_p010.pngMach number Ma for both profiles Ma = 0.75, Re = 1e7 - Size 1.3 MB
